XGN2型高压开关柜

                                   XGN2高压开关柜
    XGN2-10箱型固定式金属封闭开关设备（以下简称开关柜），主要用于3.6、7.2、12KV三相交流50HZ户内系统中作为接受与分配电能之用，特别适合用于频繁操作的场合。该开关柜符合国家标准GB3906及国际标准ISC298，并具有严密的“五防”闭锁功能。

    主开关采用ZN28A-12系列分装式真空断路器，配用CD10电磁操作机构或CT8、CT19A（B）弹簧操作机构。也可采用ZN28-12系列整体式真空断路器（配用CD17电磁操作机械或CT17、CT19弹簧操作机构）。还可采用ZN12-12、ZN63-12（VS1）断路器，隔离开关采用GN30-10型旋转式和GN22-10大电流隔离开关。

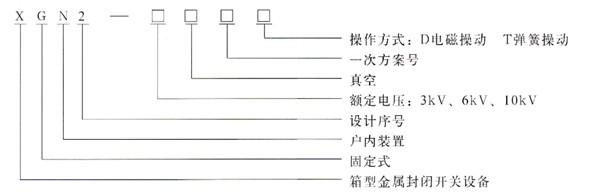

    型号说明

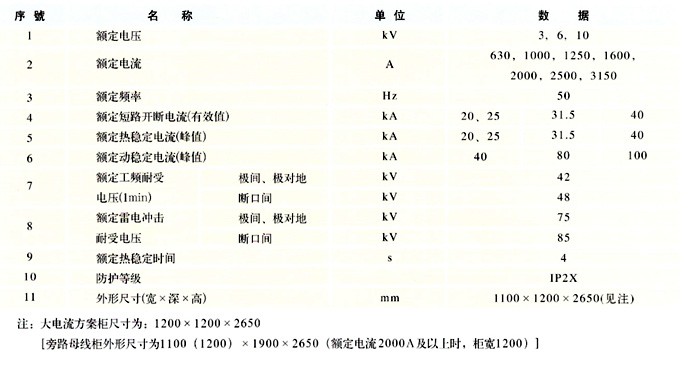

   主要技术参数

    使用环境条件

   1.环境温度：上限+40℃，下线-25℃；

    2.相对湿度：日平均相对湿度朋大于95%，月平均值不大于90%

    3.海拔高度：不超1000m（超过1000m时可与我公司技术部协商生产）；

    4.无火灾、爆炸危险、严重污染、化学腐蚀及剧烈震动的场所；

    5.地震强度：不超过8度。

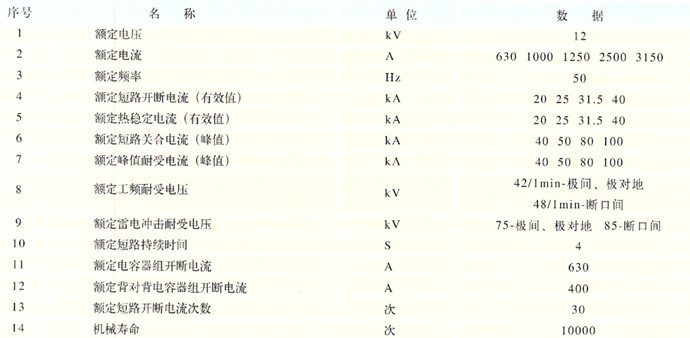

    真空断路器主要技术参数

  订货须知

    用户订货时应提供如下资料：

    1.产品的全型 号（包括主电路方案号和辅助电路和方案号）。

    2.主电路系统组合顺序图。

    3.辅助电路电气原理图。

    4.柜内元器件清单。

    5.其它与产品正常使用条件不符的特殊要求。
